Especificaciones del cargador de baterías de iones de litio
Presupuesto
Este armario de carga para baterías de iones de litio está diseñado para una carga segura en interiores y un almacenamiento organizado de baterías de bicicletas eléctricas y otros dispositivos de litio. Las especificaciones a continuación le ayudarán a confirmar el ajuste, la compatibilidad eléctrica y los requisitos de instalación antes de la compra.
1. Requisitos eléctricos y de energía
- Voltaje de entrada: 120 V CA, 60 Hz (versión de EE. UU.)
- Máxima potencia : 2200W
- Corriente máxima: 20 A
- Regleta integrada: regleta de 3 tomas de corriente con conexión a tierra y protección contra sobrecarga y sobretensión
- Soporte de carga: adecuado para múltiples cargadores de baterías de iones de litio estándar
2. Capacidad de carga y ajuste interior
- Tipo de batería recomendado: paquetes de baterías de iones de litio ( comúnmente utilizados en herramientas eléctricas, drones y bicicletas eléctricas )
-
Cantidad de carga típica:
- Modelo urbano: 1–3 paquetes de baterías (configuración compacta)
- Modelo de taller: 1–6 paquetes de baterías (configuración extendida)
- Diseño de estante: Estante de acero ajustable diseñado para promover el flujo de aire durante la carga.
- Clasificación de carga: Diseñado para una distribución uniforme del peso de la batería y el cargador
Especificaciones del gabinete de batería
Todas las dimensiones se muestran en pulgadas (An × Pr × Al).
| Especificación | Modelo urbano | Modelo de taller |
|---|---|---|
| Dimensiones exteriores | 18,11" de ancho × 20,47" de profundidad × 24,41" de alto |
23,23" de ancho × 18,11" de profundidad × 44,09" de alto |
| Dimensiones interiores utilizables |
13,78" de ancho × 14,96" de profundidad × 14,96" de alto |
23,23" de ancho × 18,11" de profundidad × 44,09" de alto |
| Dimensiones de envío | 18,11" de ancho × 20,47" de profundidad × 24,41" de alto |
25,59" de ancho × 20,47" de profundidad × 46,06" de alto |
| Peso neto/bruto | 46,3 libras (21 kg) / 52,9 libras (24 kg) |
92,6 libras (42 kg) / 103,6 libras (47 kg) |
| Carga útil del estante | 66,13 libras (30 kg) |
66,13 libras (30 kg / 66,13 libras) |
| Carga útil total | 220,46 libras (100 kg) |
220,46 libras (100 kg) |
3. Ventilación y gestión térmica
- Tipo de ventilación: Refrigeración activa con ventilador de alta eficiencia
- Funcionamiento del ventilador: Activación automática activada por temperatura
- Diseño de flujo de aire: favorece la disipación del calor durante la carga continua o de alta carga.
- Propósito: Ayuda a reducir la acumulación de calor y a mantener un entorno de carga más estable.
4. Detección, alarma y respuesta ante incendios
- Detección de humo: sensor de humo integrado de alta sensibilidad
- Tipo de alarma: Alarma audible de alerta temprana
- Corte automático de energía: corta la energía durante fallas, fugas o condiciones anormales
- Supresión de incendios: módulo de supresión de aerosoles activado por calor incorporado
- Características de supresión: Activación automática · respuesta sin residuos
La supresión de incendios está diseñada para facilitar la contención y la respuesta. Siga siempre las prácticas de carga seguras.
5. Construcción y materiales
- Construcción de acero: acero de grado industrial de calibre 18
- Diseño de pared: Construcción de doble pared con espacio de aire
- Acabado: Superficie duradera con recubrimiento en polvo.
- Bisagras de puerta: Bisagras de piano resistentes y de longitud completa
-
Tipo de puerta: Cierre manual
6. Componentes de puesta a tierra, alimentación y refrigeración
- Conexión a tierra: Punto de conexión a tierra dedicado para ayudar a reducir el riesgo de descarga estática
- Ventilador de enfriamiento: Ventilador de servicio continuo diseñado para entornos de carga
- Disposición de energía interna: enrutamiento organizado de cables para cargadores y adaptadores
7. Seguridad, movilidad y acceso
- Sistema de bloqueo: Manija de puerta empotrada: bloqueo en tres posiciones con dos llaves
- Ruedas: Ruedas giratorias de 360° de alta resistencia (2 con bloqueo, 2 sin bloqueo)
- Diámetro de la rueda: 50 mm
- Capacidad de carga de las ruedas: 50 kg por rueda
- Movilidad: Diseñado para reposicionamiento en apartamentos, garajes y talleres.
- Apertura de la puerta: Puertas de amplia apertura para facilitar el manejo de la batería.
8. Pautas de instalación y colocación
- Uso previsto: Ambientes interiores (apartamentos, garajes, talleres)
- Ubicación: Superficie plana y estable con espacio para ventilación.
- Espacio libre recomendado: deje al menos 100 mm (4 pulgadas) de espacio en la parte trasera y los costados para ventilación.
- No recomendado: Exposición al aire libre, ambientes húmedos, baterías dañadas o hinchadas.
9. Qué incluye
- Armario de carga de baterías (completamente ensamblado)
- Cable de alimentación con interruptor GFCI incorporado
- Detector de humo (batería incluida)
- Llaves
- Ruedas
- Cable de puesta a tierra
10. Garantía y soporte
- Garantía: garantía limitada del fabricante de 1 año
- Piezas de repuesto: disponibles para componentes de seguridad clave
- Soporte: Asistencia técnica disponible antes y después de la compra.
- Aprobación: EN 14470-1 Tipo 90, EN 14470-2 y EN 1363-1, CE, RoHS
Antes de comprar: comprobación del ajuste (recomendado)
Para garantizar la compatibilidad y reducir demoras, confirme lo siguiente antes de realizar el pedido:
- Tipo de batería y dimensiones aproximadas
- Número de baterías cargadas simultáneamente
- Potencia del cargador y tipo de enchufe
- Entorno de instalación (apartamento/garaje/taller)
Si no está seguro, comuníquese con nuestro equipo de soporte con fotos o detalles y le ayudaremos a confirmar el modelo correcto.
Prevención en la fuente
Más vale prevenir que suprimir. El disyuntor integrado corta la alimentación al instante durante fallos eléctricos, cortocircuitos o sobretensiones. Supervisa la seguridad de la carga en tiempo real, previniendo posibles incendios de baterías incluso antes de que se produzcan.
- Corte automático de energía instantáneo
- Protección contra fugas
Control de temperatura en tiempo real
Previene la acumulación de calor durante la carga rápida. El termostato inteligente activa automáticamente el potente ventilador cuando la temperatura sube, manteniendo un ambiente óptimo para evitar el sobrecalentamiento y prolongar la vida útil de la batería.
- Gestión térmica inteligente
- Autoventilación
La alerta temprana ahorra tiempo y reduce los daños.
Equipado con un sensor de humo de alta sensibilidad que detecta el incendio en su fase más temprana. La alarma sonora penetrante proporciona minutos valiosos para la evacuación y la respuesta antes de que una pequeña chispa se convierta en un incidente grave.
- Alto decibelio
- Advertencia temprana
Protección incluso cuando no hay nadie.
La unidad de supresión de aerosol integrada, activada por calor, se activa en segundos al producirse altas temperaturas o llamas. Libera un gas extintor no tóxico y sin residuos que ayuda a controlar rápidamente los incendios en baterías, sin la engorrosa limpieza de los extintores tradicionales.
- Se activa automáticamente
- Ayuda a proteger tu propiedad cuando estás fuera
Características
-

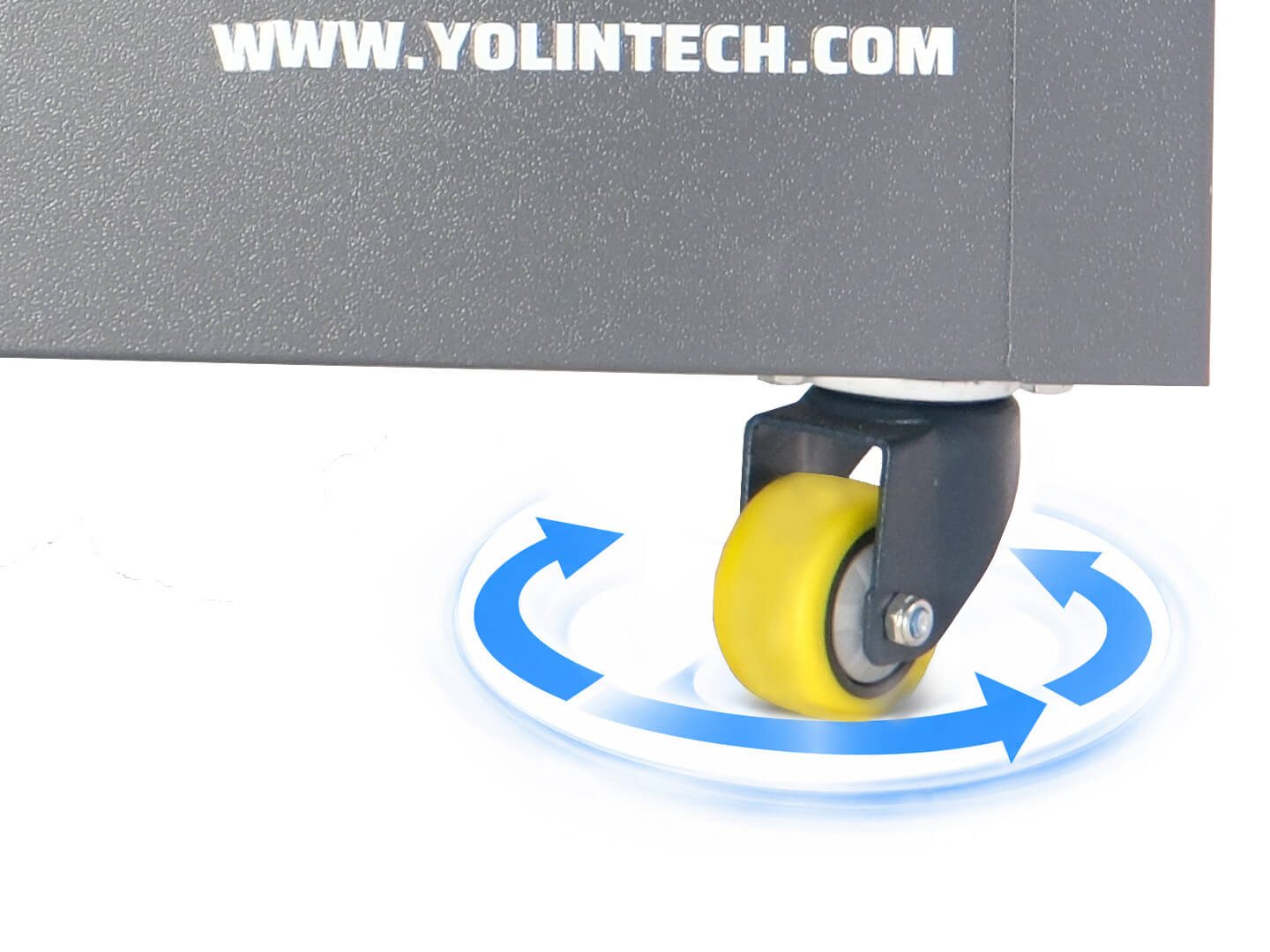

Ruedas giratorias de alta resistencia
Las ruedas giratorias de 360° con cerradura hacen que el gabinete de seguridad de la batería sea fácil de mover y reposicionar, incluso en espacios reducidos como departamentos de Nueva York, sótanos y pequeños cuartos de almacenamiento.
-

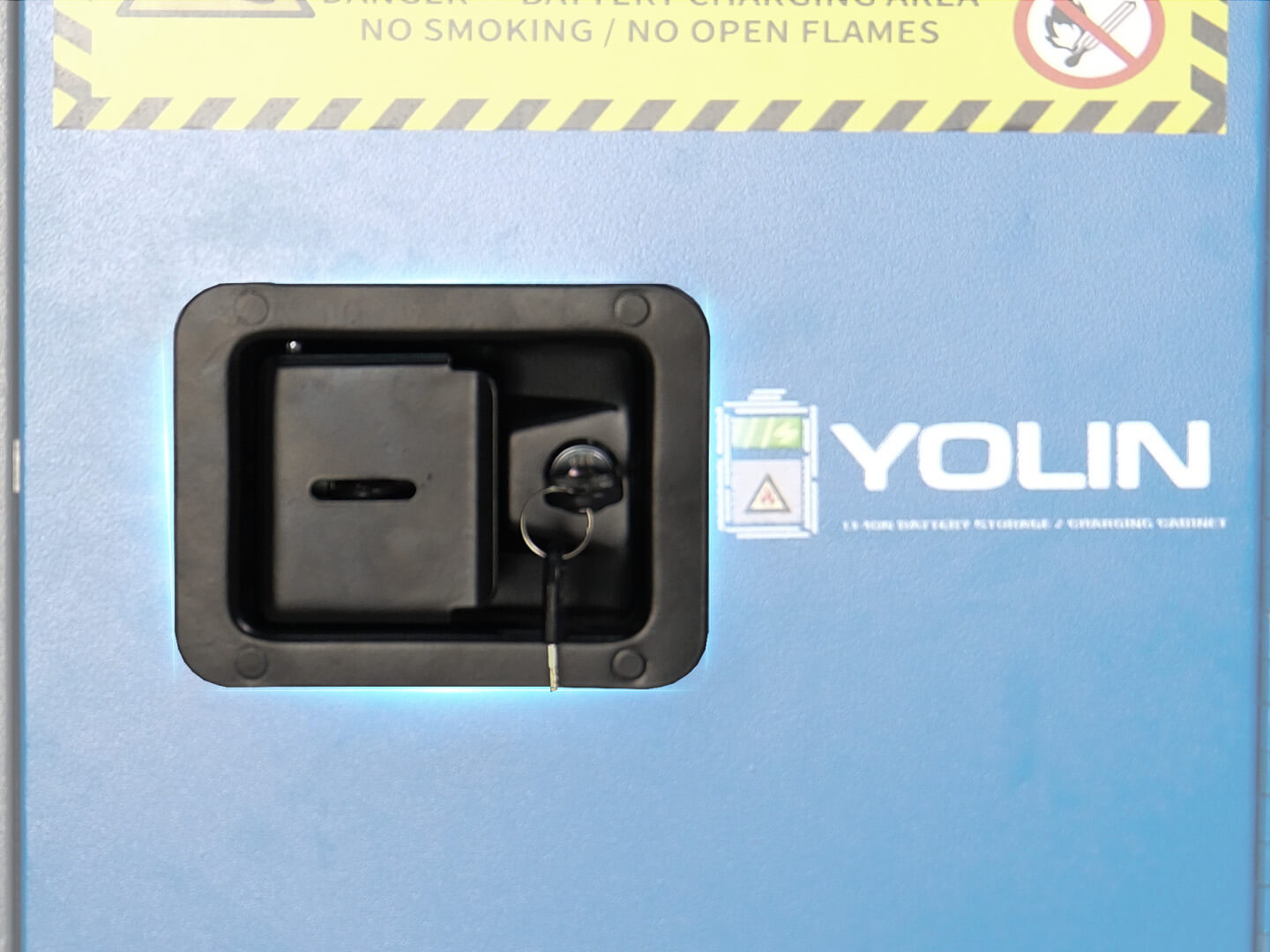

Diseño de seguridad de doble bloqueo
La combinación de candado y cerradura con llave mantiene las baterías y los cargadores almacenados de forma segura, lo que ayuda a prevenir el acceso no autorizado en espacios compartidos y entornos comerciales.
-

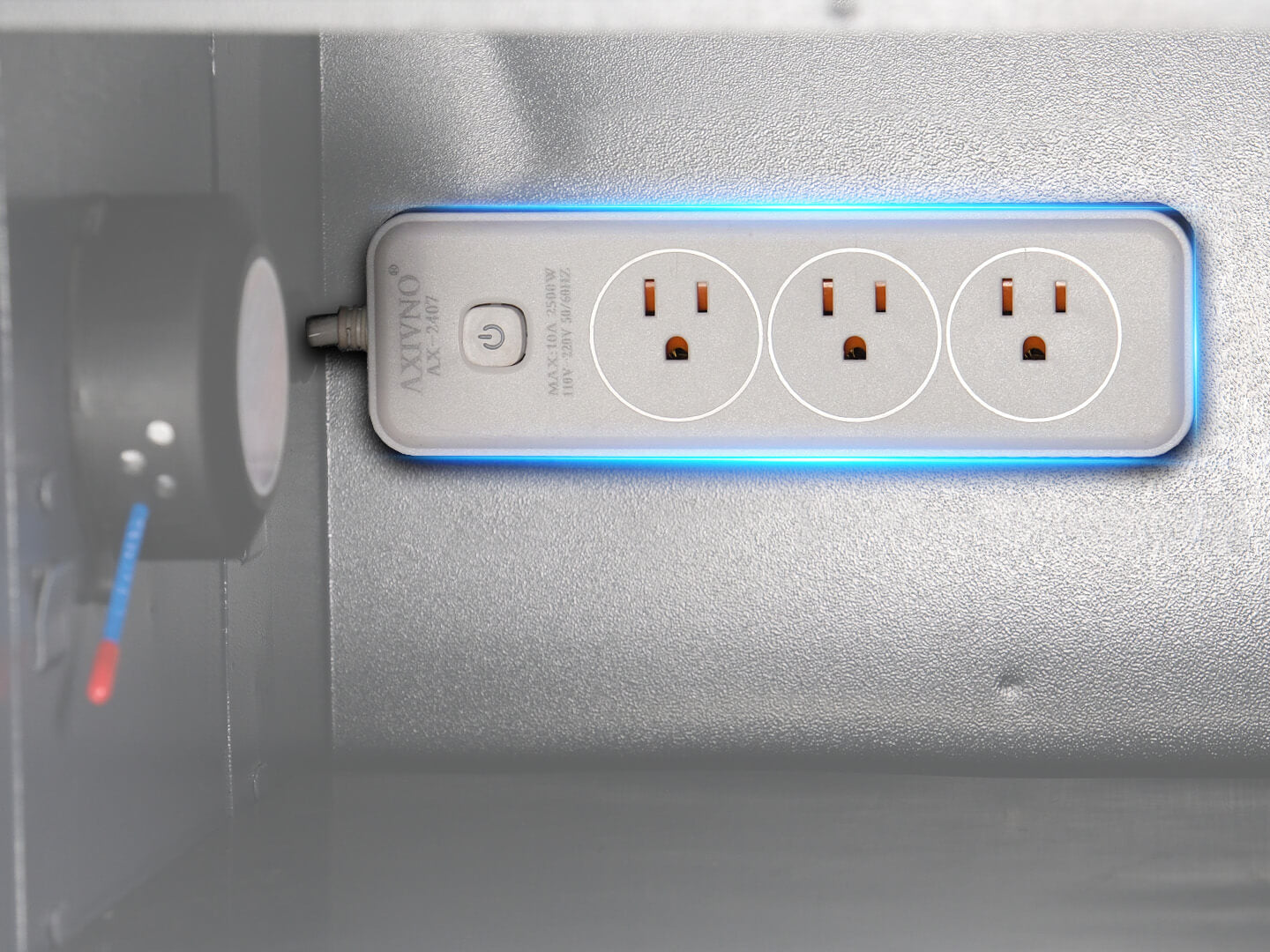

Regleta de 3 tomas de corriente
La regleta de enchufes de 3 clavijas incorporada proporciona protección contra sobretensión y sobrecarga, alta durabilidad del enchufe y resistencia a altas temperaturas para una carga diaria más segura en hogares, garajes y talleres.
-

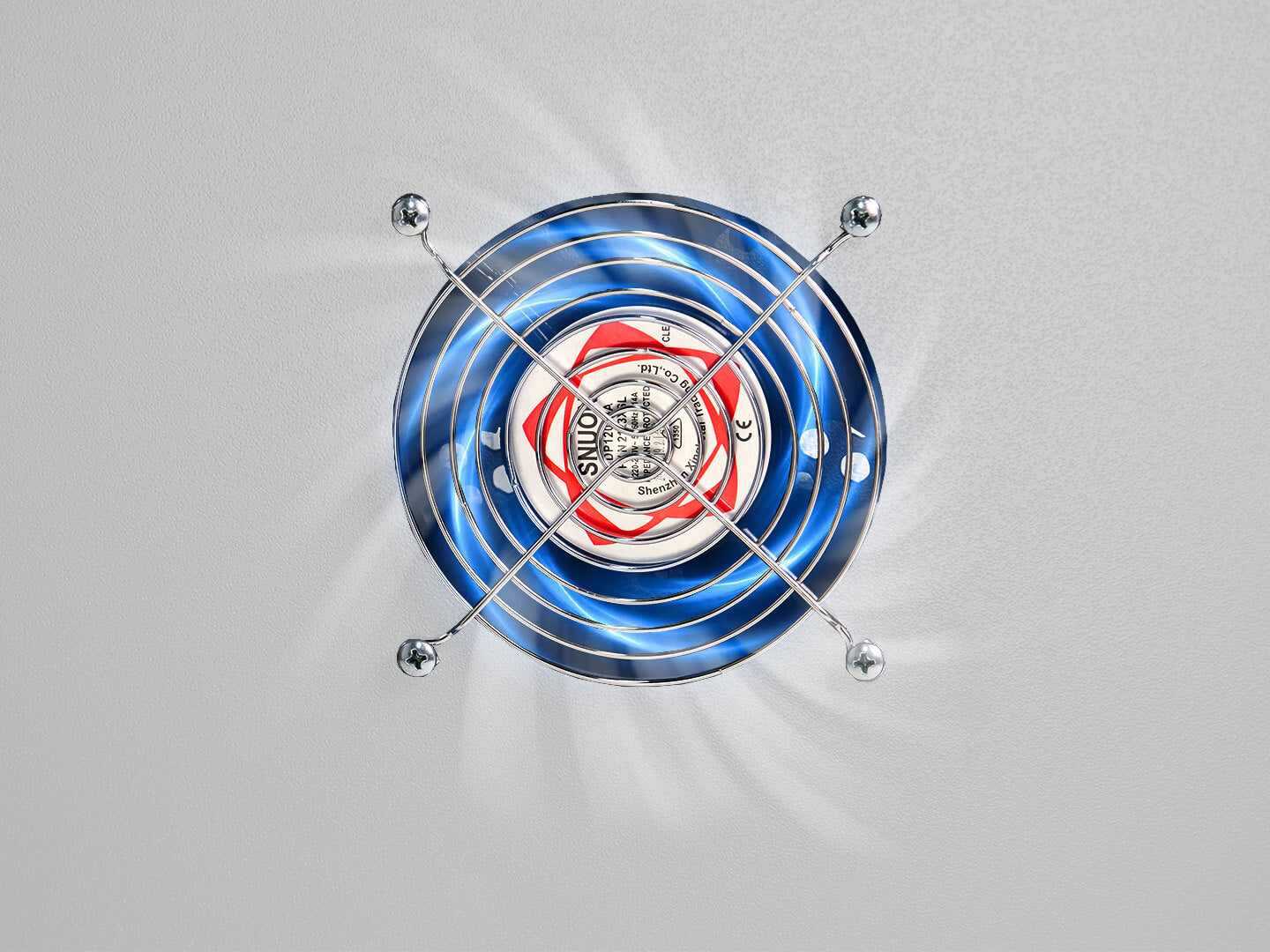

Ventilador de refrigeración de alta eficiencia
El ventilador de disipación de calor rápida mantiene las baterías de su bicicleta eléctrica, scooter y herramientas eléctricas más frías durante la carga, lo que ayuda a reducir el riesgo de sobrecalentamiento y extender la vida útil de la batería.
-
Bisagras estilo piano
Las bisagras de piano de longitud completa permiten una apertura suave de la puerta de 180 grados, lo que facilita la colocación, organización y extracción de paquetes de baterías y cargadores.
Tamaño y geometría
All dimensions are shown in inches (W × D × H).
Urban Model Exterior Dimensions: 18.11" W × 20.47" D × 24.41" H
Urban Model Interior Usable Dimensions: 13.78" W × 14.96" D × 14.96" H
Shipping Dimensions: 18.11" W × 20.47" D × 24.41" H
Net / Gross Weight: 46.3 lbs (21 kg) / 52.9 lbs (24 kg)
Shelf Payload: 66.13 lbs (30 kg)
Total Payload: 198.41 lbs (90 kg)
Especificaciones y manuales de usuario
Utilice los enlaces a continuación para descargar recursos para los gabinetes de carga de baterías de iones de litio Yolin, incluidos los modelos Urban y Workshop.
- Manual de usuario (modelos urbanos): Descargar
- Manual de usuario (modelos de taller): Descargar
📋Ver hoja de datos del producto
¿Qué hay en la caja?
- Armario de carga de baterías
- Cable de alimentación con GFCI integrado
- Llaves
- Ruedas
- Detector de humo (pilas incluidas)
- Cable de puesta a tierra
Las baterías y cargadores de bicicletas eléctricas que se muestran en las imágenes son solo para fines ilustrativos y no están incluidos .
